Сталева смуга: розміри, розрахунок маси та вибір
У цій статті

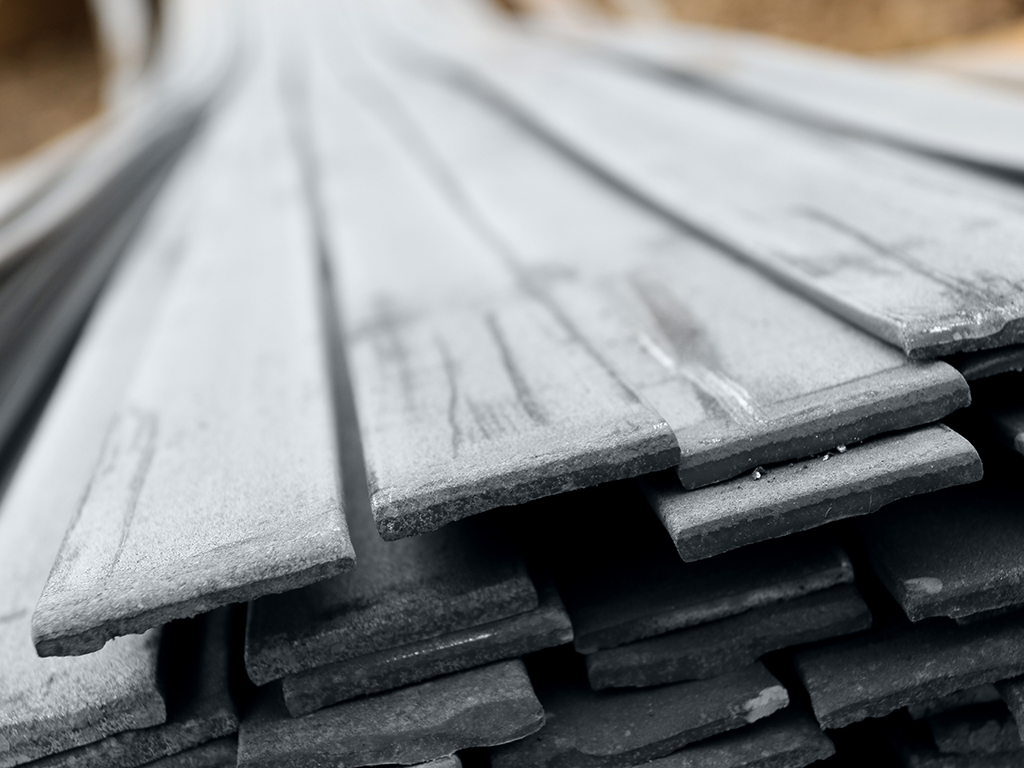

Сталева смуга — плоский виріб прямокутного перерізу. У замовленні зазначають ширину, товщину, довжину, матеріал і спосіб виготовлення. Для оцінки закупівлі зручно заздалегідь порахувати теоретичну масу, а для застосування в конструкції — звірити вимоги до самого виробу.
Які розміри записують у замовленні
У записі 40 × 4 мм число 40 позначає ширину, а 4 — товщину. Довжину вказують окремо. Наприклад, 12 смуг завдовжки 6 м дають 72 погонні метри. Якщо потрібне різання на деталі, додають відомість довжин і погоджують припуски.
Важливо розрізняти гарячекатану смугу та смугу, нарізану з листа. Навіть за однакових номінальних ширини й товщини умови постачання, крайки та допуски можуть відрізнятися. Заміна потребує перевірки вимог креслення.
Формула маси одного метра
Для попереднього розрахунку приймаємо густину сталі 7850 кг/м³. Якщо ширину b і товщину t задано в міліметрах, маса одного метра становить m = b × t × 0,00785 кг/м. Коефіцієнт враховує переведення квадратних міліметрів у квадратні метри.
| Приклад перерізу | Розрахунок | Теоретична маса 1 м | Маса 6 м |
|---|---|---|---|
| 40 × 4 мм | 40 × 4 × 0,00785 | 1,256 кг | 7,536 кг |
| 50 × 5 мм | 50 × 5 × 0,00785 | 1,9625 кг | 11,775 кг |
| 100 × 8 мм | 100 × 8 × 0,00785 | 6,28 кг | 37,68 кг |
Таблиця містить арифметичні приклади, а не сортамент чи підтверджену наявність розмірів у продавця. Фактична маса залежить від розмірів і матеріалу. Оплату за теоретичною або фактичною масою погоджують до відвантаження.
Приклад розрахунку партії
Для 12 смуг 40 × 4 мм по 6 м отримуємо 72 × 1,256 = 90,432 кг теоретично. Якщо частина довжини піде в різи, масу придбаних заготовок і готових деталей рахують окремо. Залишки не потрібно знову додавати як довільний запас, якщо їх уже враховано картою розкрою.

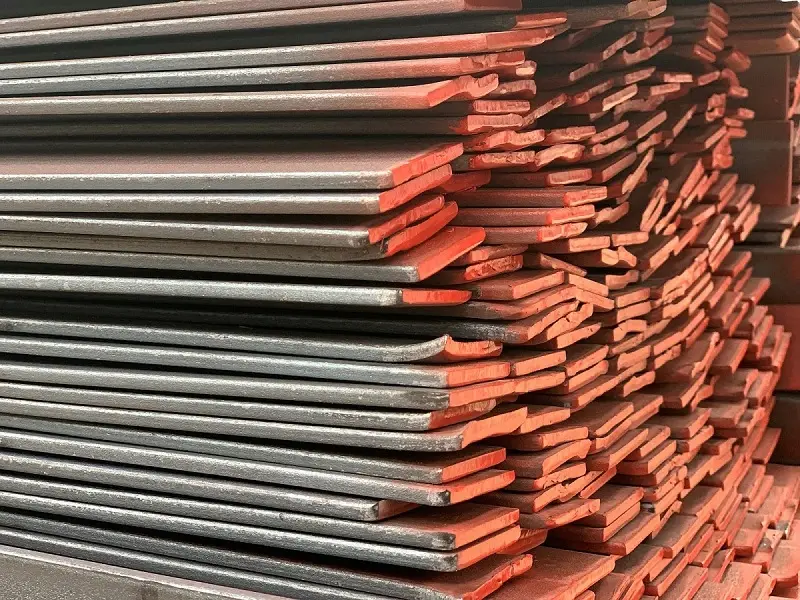

Де застосовують смугу і що уточнювати
| Завдання | Що перевірити |
|---|---|
| Накладка або з’єднувальна деталь | Креслення, отвори, матеріал і спосіб з’єднання |
| Декоративний елемент | Стан поверхні, крайки та покриття |
| Заготовка для гнуття | Матеріал, напрямок і вимоги до гнуття |
| Смуга в електротехнічному проєкті | Специфікацію проєкту й вимоги до з’єднань |
Призначення не дозволяє автоматично вибрати товщину. Розрахунок маси також нічого не говорить про допустиме навантаження або придатність до електротехнічного завдання.
Перевірка перед купівлею
- Зіставте повні позначення виробів у двох пропозиціях.
- Уточніть тип крайки та спосіб виготовлення.
- Погодьте довжини, різання й допустимі відхилення.
- Перевірте документи на матеріал та ідентифікацію партії.
- Окремо порівняйте доставку, пакування і вартість обробки.
