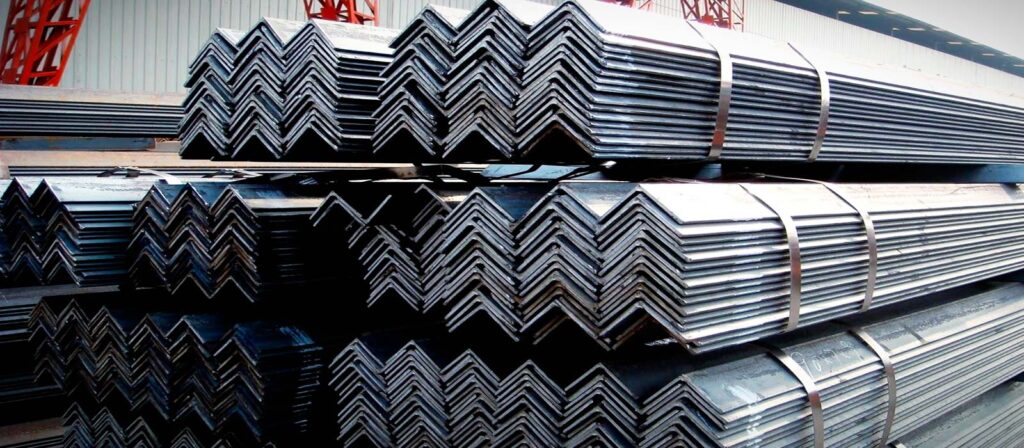

Сталевий кутик: розміри, позначення та вибір профілю

Сталевий кутик вибирають за повним перерізом, матеріалом та умовами постачання. Запису «кутик 50» недостатньо: потрібні ширина двох полиць, товщина й довжина. Ці параметри допомагають замовити виріб, але самі по собі не визначають допустиме навантаження.

Як читати розміри кутика

Запис у прикладі	Що він означає	Чого в ньому немає
50 × 50 × 5 мм	Дві полиці по 50 мм; товщина 5 мм	Довжини, марки сталі, покриття
75 × 50 × 6 мм	Полиці різної ширини; товщина 6 мм	Вимог до точності та документів
6 м	Довжина однієї заготовки	Кількості заготовок і маси замовлення

Це приклади читання позначень, а не перелік обов’язкових типорозмірів. Наявність перерізу, радіуси спряження та масу метра звіряють із сортаментом конкретного постачальника. Якщо до внутрішнього кута має щільно прилягати деталь, заздалегідь перевірте, чи не заважає їй радіус.

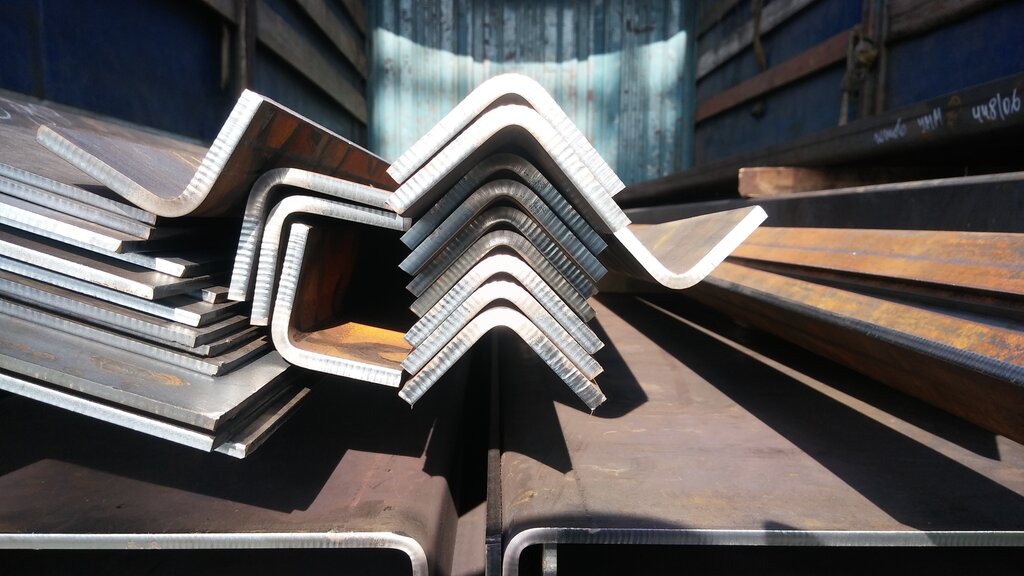

Рівнополичний, нерівнополичний, гарячекатаний чи гнутий

Рівнополичність описує геометрію, а гаряча прокатка або гнуття — спосіб виготовлення. Це дві різні характеристики. Під час заміни порівнюють не лише зовнішню ширину: важливі товщина, форма спряження, матеріал, допуски та характеристики перерізу.

Не можна вибирати заміну за правилом «гнутий завжди слабший» або «гарячекатаний завжди надійніший». Вимоги визначає конкретний вузол. Покриття також записують окремо: воно не замінює відомостей про сталь.

Що включити до заявки постачальнику

Повний переріз і спосіб виготовлення, якщо його задано проєктом.
Марку сталі, стандарт і потрібний документ на продукцію.
Кількість заготовок, довжину та допустиме відхилення після різання.
Покриття й вимоги до поверхні.
Умови розрахунку маси, різання, пакування та доставки.

Приклад рядка: «Кутик рівнополичний 50 × 50 × 5 мм, 8 заготовок по 6 м, матеріал і стандарт за доданою специфікацією». Загальна замовлена довжина — 48 м. Для розрахунку маси цю довжину множать на масу метра з погодженого сортаменту.

Як порівняти дві пропозиції

Приведіть пропозиції до однакових одиниць: ціну за тонну та ціну за заготовку безпосередньо не порівнюють. Уточніть, чи включені різання, доставка та податки. Потім зіставте матеріал, довжини, документи й покриття. Дешевша позиція з іншою товщиною — це інший виріб.

Що перевірити під час приймання

Звірте маркування з накладною та документами партії, перерахуйте заготовки, виміряйте погоджені розміри. Окремо зафіксуйте пошкодження й відхилення геометрії. Для відповідального вузла допустимість відхилень визначають за вимогами проєкту та постачання, а не за враженням «металу достатньо».

Де дивитися сортамент

ArcelorMittal: каталог профілів, зокрема рівнополичних і нерівнополичних кутиків
